如何在glsl中绘制带边框的平滑圆圈？

启示号
科技
1年前
275

提问开始:

我想在GLSL中画一个平滑的圆，但有一个可变宽度的边框，用一种单独的颜色。潜在地，圆的内部可能是透明的。

我的原始非平滑着色器：

#version 330

layout(location=0) out vec4 frag_colour;

in vec4 color;

uniform float radius;
uniform vec2 position;
uniform vec4 borderColor;
uniform float borderThickness;

void main()
{
    float distanceX = abs(gl_FragCoord.x - position.x);
    float distanceY = abs(gl_FragCoord.y - position.y);

    if(sqrt(distanceX * distanceX + distanceY * distanceY) > radius)
        discard;
    else if(sqrt(distanceX * distanceX + distanceY * distanceY) <= radius &&
            sqrt(distanceX * distanceX + distanceY * distanceY) >= radius-borderThickness)
        frag_colour = borderColor;
    else
        frag_colour = color;
}

这是可行的，但并不顺利。我可以画出平滑的圆圈：

#version 330

layout(location=0) out vec4 frag_colour;

in vec4 color;

uniform float radius;
uniform vec2 position;
uniform vec4 borderColor;
uniform float borderThickness;

void main()
{
    vec2 uv = gl_FragCoord.xy - position;

    float d = sqrt(dot(uv,uv));

    float t = 1.0 - smoothstep(radius-borderThickness,radius, d);

    frag_colour = vec4(color.rgb,color.a*t);
}

但是我不知道如何在上面添加我的边框。

回答开始:得票数 1

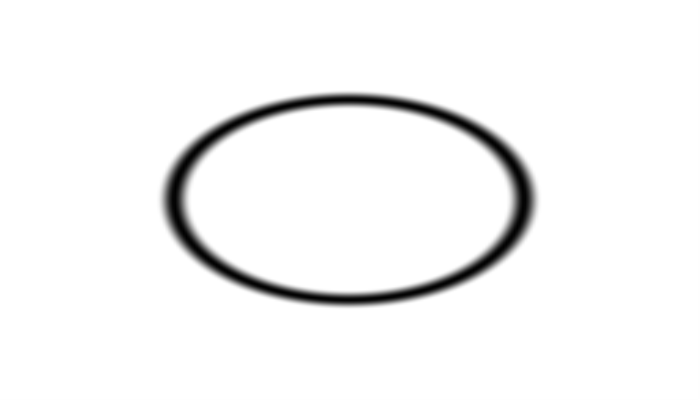

您必须计算半径和距离之差的绝对值，并在0.0和borderThickness之间进行插值

float t = 1.0 - smoothstep(0.0, borderThickness, abs(radius-d));

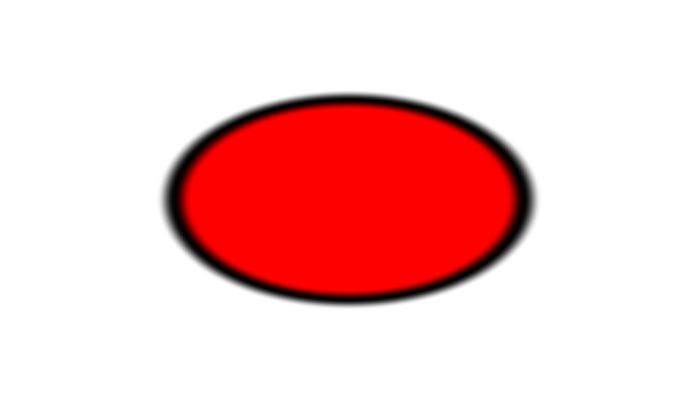

如果你想填充这个圆，那么你需要2个渐变。1用于内圆和边界之间的过渡，第二个用于轮廓上的alpha通道。通过前者设置颜色，并通过后者设置mix通道：

float t1 = 1.0 - smoothstep(radius-borderThickness, radius, d);
float t2 = 1.0 - smoothstep(radius, radius+borderThickness, d);
frag_colour = vec4(mix(color.rgb, baseColor.rgb, t1), t2);
