笔记本外接显卡教程步骤

简介有网友想要给自己的老的笔记本电脑外接一个性能好的独立显卡,方便用来运行一些高要求的软件游戏等。那么笔记本如何外接显卡?下面小编就给大家演示下笔记本外接显卡教程步骤。笔记本外接显卡步骤如下:HDMI标准的HDMI线,最后准备好需要连接的外接显卡。GDC主板安装4个固定螺丝,安装好后,在插接好外置显卡后能够更稳定的放置。以上便是笔记本外接显卡教程步骤,有需要的小伙伴可以参照教程操作。...

有网友想要给自己的老的笔记本电脑外接一个性能好的独立显卡,方便用来运行一些高要求的软件游戏等。那么笔记本如何外接显卡?下面小编就给大家演示下笔记本外接显卡教程步骤。

笔记本外接显卡步骤如下:

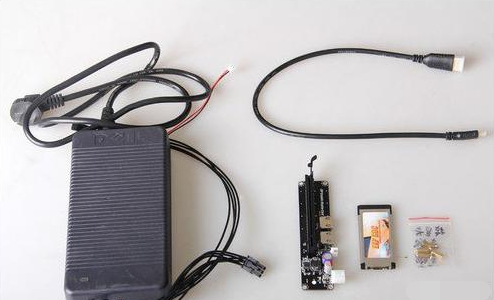

1、外接前需要准备为显卡供电的200W外设电源、接口为和mini hdmi的EXP GDC设备,用来连接笔记本和显卡、一个EXP GDC主板用来连接外置显卡、一根接口为HDMI和mini HDMI标准的HDMI线,最后准备好需要连接的外接显卡。

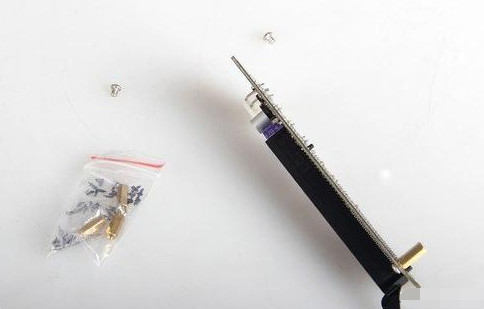

2、首先给EXP GDC主板安装4个固定螺丝,安装好后,在插接好外置显卡后能够更稳定的放置。

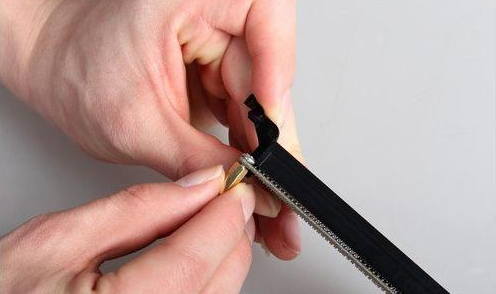

3、四个螺丝支柱比较容易安装,不用螺丝刀直接用手拧就行。

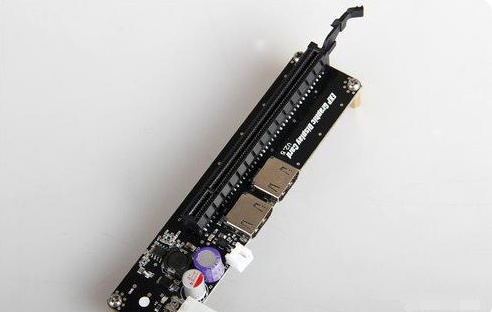

4、安装好4个螺丝支柱的EXP GDC主板可以清晰看到,小编手里这款设备是V2.5版本。


5、这个PCI-E插槽就是用来连接台机显卡的,主板上带了两个mini HDMI接口,也就这款设备双路数据连接,笔者本次只测试了单独连接接口,有兴趣的网友可以试试再加上mini PCI-E接口的双路连接性能表现。

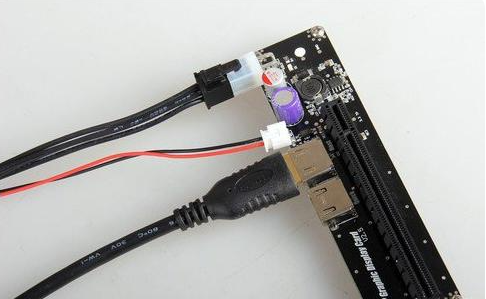

6、将电源的4pin接口连接到主板上,从上到下依次是,4Pin电源接口,双路电源线,mini HDMI。

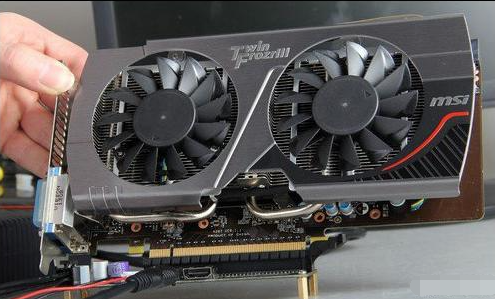

7、下面把外置显卡插在EXP GDC的主板上注意对齐,猛烈的插进去就行。

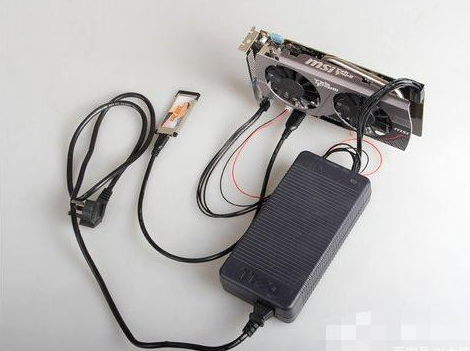

8、连接好外接显卡后,总体的效果如下图。

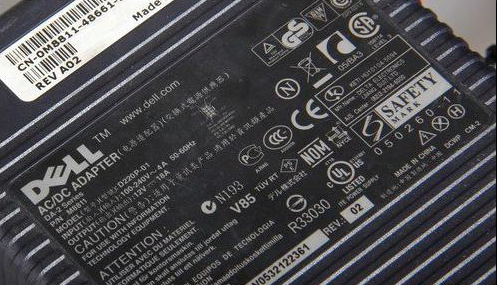

9、我们可以看到电源的功效输出功率是12V 18A,算下来应该是216W,用来为外接显卡供电是足够了。


以上便是笔记本外接显卡教程步骤,有需要的小伙伴可以参照教程操作。
