维氏硬度试样最小厚度与检测力间关系

普遍问到的问题

碰到很多客户朋友，一般会问一个问题：这款硬度计最薄能测多厚的试样？

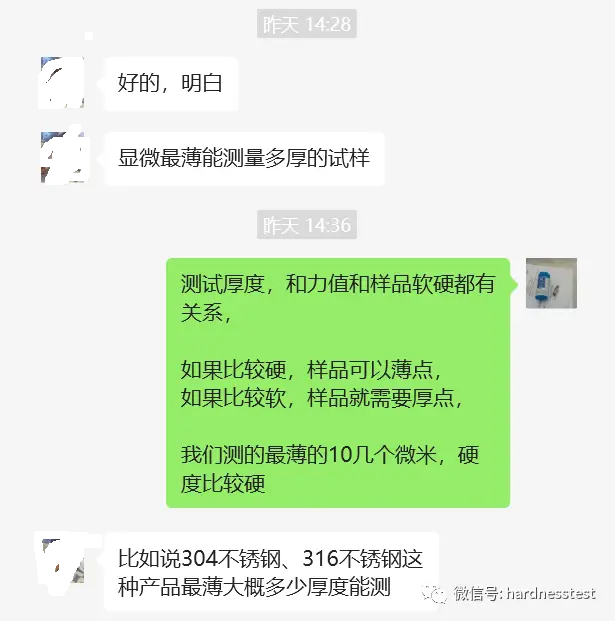

比如昨天一个朋友问：

比如说304不锈钢、316不锈钢这种产品最薄大概多少厚度能测

实际上，对于维氏硬度计（包括显微硬度计）最薄能测量得厚度，跟选择力值、材料硬度等都有关系。

可以根据维氏硬度HV计算公式，算出大致得厚度，

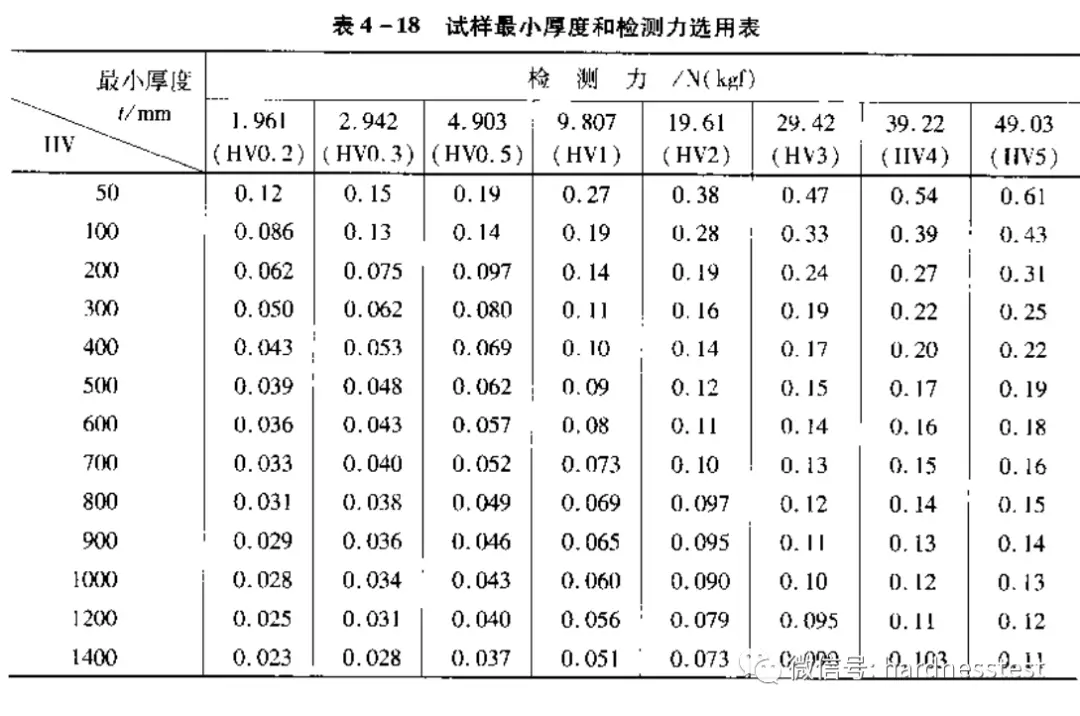

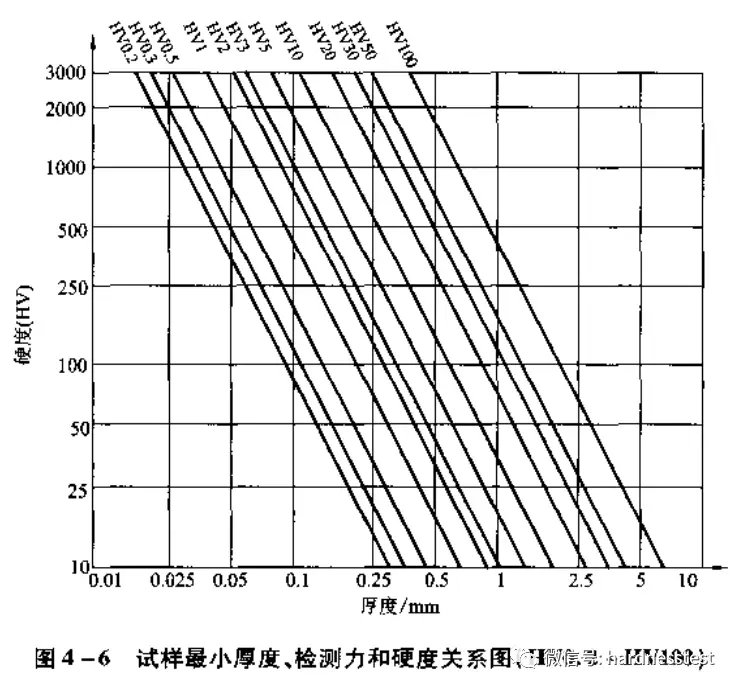

当然，也很很便捷得对照表，可以参考（下面得文章会提供这些表格）。

对于这个朋友提出的问题，咱们做个简单的回答。

比如HV硬度大于200，

1、用50g力测试，最小厚度应该在0.031mm；2、用200g力测试，最小厚度应该在0.062mm；3、用1kg力测试，最小厚度应该在0.14mm；4、用5kg力测试，最小厚度应该在0.31mm；5、用50kg力测试，最小厚度应该在0.91mm；

对于力值如何选择，咱们遵循2个规则。

1、实验室或图纸有要求的，按要求选择试验力；

2、没要求的，只要打不穿尽量选择大力值；

下面咱们开始今天的文章介绍。

简介

在维氏硬度检测中，由于检测力范围宽，应用上又有它的特点。

所以最小厚度和最大检测力的选择非常重要。

如在薄试样或覆盖层上测定其硬度，由于覆盖层一般不会很厚，检测力大了，可能打穿或产生底部效应；检测力小了，影响检测精度。

因此，强调了解其间关系，并利用计算公式作合理选用，使能得到理想测试结果。

试样最小厚度计算

1) 根据三角关系，压痕深度：

另一条件为：试样最小厚度应大于出痕深度的10 倍。即：

即试样最小厚度

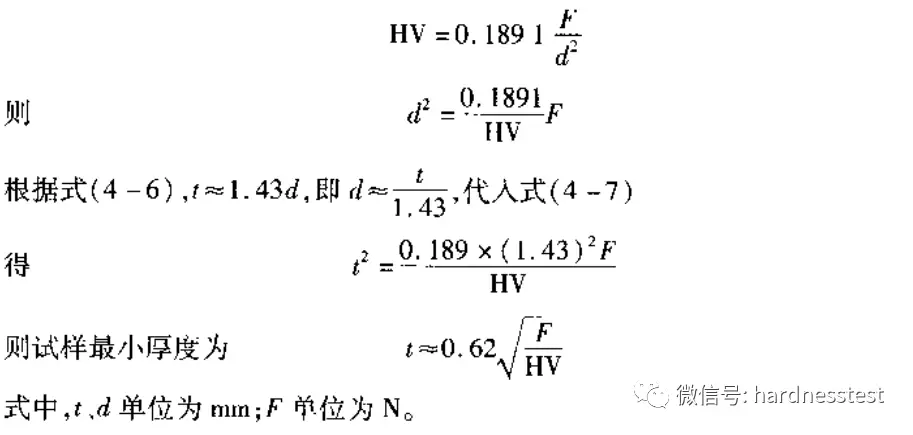

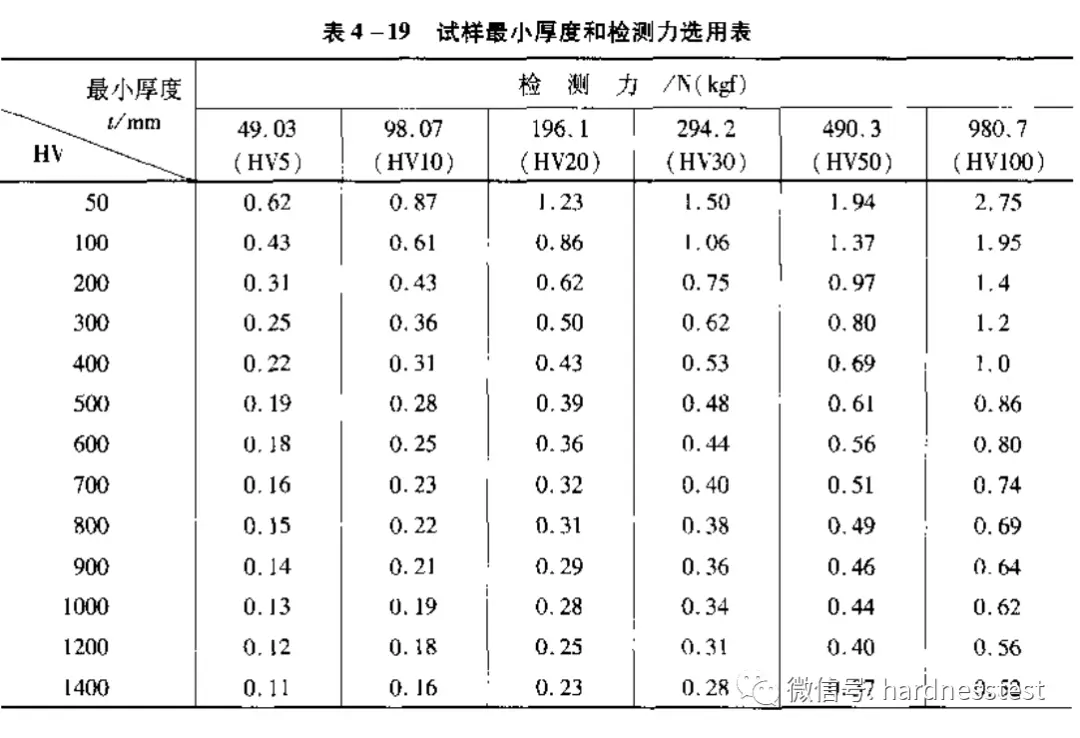

2) 根据检测力大小及试样硬度值高低，求试样最小厚度。

最大检测力计算

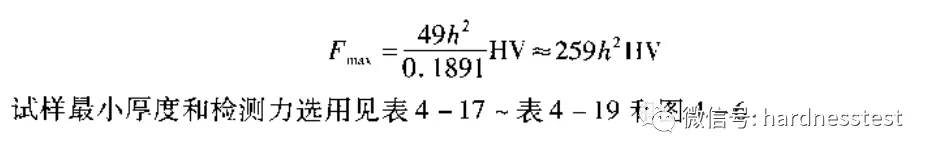

1) 根据式

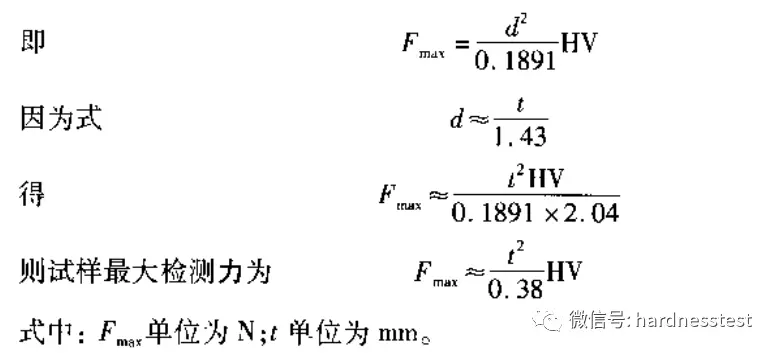

2) 利用压痕深度(h)关系，还可得出以下公式：

应用实例

测量青铜QBe2 带材经时效后维氏硬度，试样厚度为0.05mm，合理检测力应选用多大?

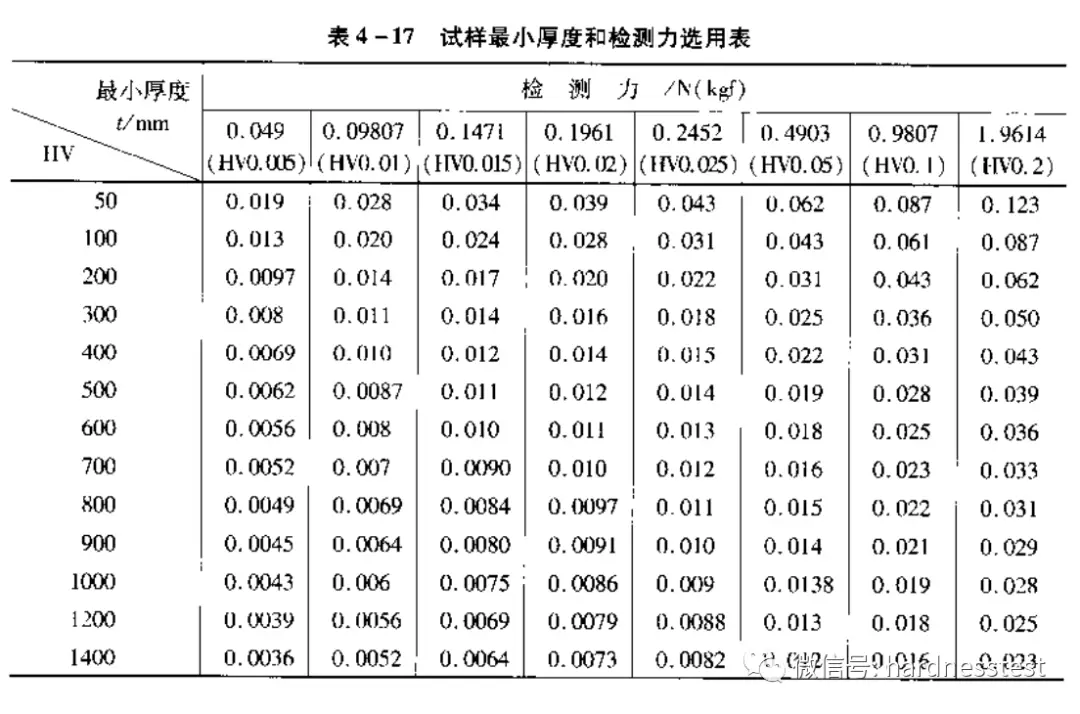

查资料QBe2 时效态HV≥360。由表4-17，硬度HV栏查300。厚度为0.05 mm时，检测力应选用1.961N（0.2kg）进行检测。

用公式计算验证，t=0.05 mm，HV 用360 计算，计算结果检测力为2.36 N(0.24kgf)，查表选用1.961N 符合国家标准检测力分级，稍小于准确计算出的检测力，合理可行。
